free people性欧美,黑人巨大15p,臣卜扌曹蘑菇出处,情一性一乱一爱一伦,塔斯尼帝复仇序曲,免费在线蓝莓观看,火影忍者奖励网站入口在哪里,舒适体验无尽缠绵,星空无限传媒官网,国产精品一二区欧洲精品,黄色在线视屏

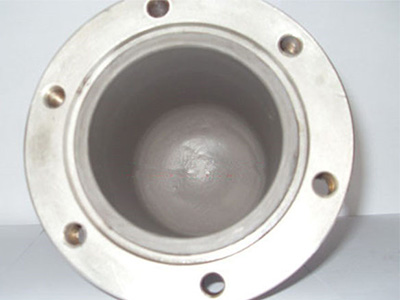

　　作為湖北特氟龍廠家，我們通過長(zhǎng)期實(shí)踐發(fā)現(xiàn)，涂層的實(shí)際使用壽命往往與預(yù)期存在差異。經(jīng)過系統(tǒng)分析和案例研究，總結(jié)出影響特氟龍涂層耐久性的三個(gè)決定性因素，這些發(fā)現(xiàn)對(duì)用戶合理使用和維護(hù)涂層具有重要指導(dǎo)意義。

　　基材處理質(zhì)量是決定特氟龍涂層壽命的首要因素。很多用戶忽視了這一環(huán)節(jié)的重要性，實(shí)際上基材表面狀態(tài)直接影響涂層的附著力。噴砂處理是比較常用的方法，但砂粒材質(zhì)和粒度選擇需要專業(yè)判斷。不銹鋼基材建議使用氧化鋁砂，而碳鋼更適合棱角鋼砂。表面粗糙度控制在Ra3.2-6.3微米范圍內(nèi)較為理想，過大會(huì)導(dǎo)致涂層厚度不均，過小則影響結(jié)合力?；瘜W(xué)處理同樣關(guān)鍵，特別是對(duì)于鋁材等活潑金屬，需要嚴(yán)格的脫脂、酸洗和鈍化流程。部分特氟龍廠家采用等離子清洗技術(shù)，能進(jìn)一步提升涂層與基體的結(jié)合強(qiáng)度。

　　涂層施工工藝參數(shù)的控制同樣至關(guān)重要。燒結(jié)溫度和時(shí)間需要準(zhǔn)確匹配涂層類型，PTFE涂層的典型燒結(jié)溫度為380-400℃，而PFA涂層需要更高的400-430℃。溫度不足會(huì)導(dǎo)致樹脂未完全熔融，過高則可能引起分解。燒結(jié)時(shí)間通常控制在10-30分鐘，厚涂層需要分段升溫。我們注意到，部分用戶為趕工期壓縮燒結(jié)時(shí)間，結(jié)果導(dǎo)致涂層內(nèi)應(yīng)力增加，后期容易出現(xiàn)裂紋。噴涂厚度也需合理設(shè)計(jì)，單層厚度建議控制在20-40微米，過厚容易產(chǎn)生氣泡和剝落。專業(yè)特氟龍廠家會(huì)采用多道薄涂工藝，配合中間固化，確保涂層致密均勻。

　　使用環(huán)境條件對(duì)涂層壽命的影響往往被低估?；瘜W(xué)腐蝕是常見問題，雖然特氟龍具有優(yōu)異的耐化學(xué)性，但強(qiáng)還原性介質(zhì)如熔融堿金屬仍會(huì)破壞其結(jié)構(gòu)。溫度波動(dòng)也是潛在威脅，頻繁的冷熱交替會(huì)導(dǎo)致涂層與基體膨脹系數(shù)差異顯現(xiàn)，加速界面失效。機(jī)械磨損需要特別關(guān)注，含有硬質(zhì)顆粒的物料流動(dòng)會(huì)造成涂層表面損傷。針對(duì)食品行業(yè)，我們發(fā)現(xiàn)清潔劑中的強(qiáng)氧化成分和鋼絲球擦洗是涂層早期失效的主要原因。部分特氟龍廠家已開發(fā)出填充陶瓷微粒的復(fù)合涂層，耐磨性能提升明顯。

　　維護(hù)方式同樣影響涂層壽命。很多用戶采用不當(dāng)?shù)那鍧嵎椒?，如高壓水槍直沖涂層邊緣，或者使用含硅研磨劑，都會(huì)縮短涂層使用壽命。建議使用pH中性的專用清潔劑，軟布擦拭。定期檢查涂層狀態(tài)也很重要，發(fā)現(xiàn)局部破損應(yīng)及時(shí)聯(lián)系特氟龍廠家進(jìn)行修補(bǔ)，避免缺陷擴(kuò)大。對(duì)于高溫工況，建議每年進(jìn)行一次專業(yè)檢測(cè)，評(píng)估涂層老化程度。

　　通過優(yōu)化這些關(guān)鍵因素，特氟龍涂層的使用壽命可顯著延長(zhǎng)。選擇具有豐富經(jīng)驗(yàn)的廠家，采用科學(xué)的施工方案，配合合理的使用維護(hù)，能使涂層性能得到充分發(fā)揮。隨著材料技術(shù)進(jìn)步，新型改性特氟龍涂層的耐久性正在不斷提升，為用戶提供更可靠的選擇。
